圧接方式を採用した組立式M12丸型防水コネクタを発売~異なる外径のケーブルを1種類のコネクタで簡単結線~

  • 2012年10月29日
  • オムロン株式会社

形XS5C/G 組立式M12丸型防水コネクタ 圧接タイプ

オムロン株式会社は、次の新商品を2012年12月から発売します。

  • 形XS5C/G 組立式M12丸型防水コネクタ 圧接タイプ

今回発売する新商品は、産業用の設備でセンサやアクチュエータの接続用として幅広く使用され、簡単結線を実現したM12タイプの組立式丸型防水コネクタです。

開発の背景

現在当社では、組立式M12丸型防水コネクタのケーブル結線方式として、「はんだタイプ」「圧着タイプ」「ねじタイプ」の3種類を用意しています。ただ、既存のタイプでは、組立時に専用工具が必要な場合や接続工数が掛かること、また、防水性確保のためケーブル外径ごとにコネクタの種類が必要となり在庫品目が増えることなどの課題がありました。
本商品は現場結線作業者のニーズから、専用工具が必要なく、異なる外径のケーブルを1種類のコネクタで簡単に接続できることをコンセプトに開発しました。ケーブル結線に「圧接方式」を採用し、ケーブル結線工数の大幅削減を可能としました。

特長

  • ケーブル圧接部のコンタクト構造を新規開発し、コネクタ1種類でワイドレンジの電線に対応。(芯線:AWG26~18/ケーブル外径:φ3~8mm)
  • スパナやレンチの汎用工具での作業が可能。
  • 組立完了位置が一定でしかも目視で確認でき、ねじ締付におけるトルク管理が不要。
  • スマートクリック構造を採用し、ワンタッチ(1/8回転)でコネクタかん合が可能。(従来のM12ねじ式コネクタとのかん合も可能)

標準価格(税抜)

  • 形XS5G(組立式コネクタプラグ 圧接タイプ)
      ¥1,000~
  • 形XS5C(組立式コネクタソケット 圧接タイプ)
      ¥940~

販売目標

2013年度 5万個

生産工場

オムロン山陽株式会社

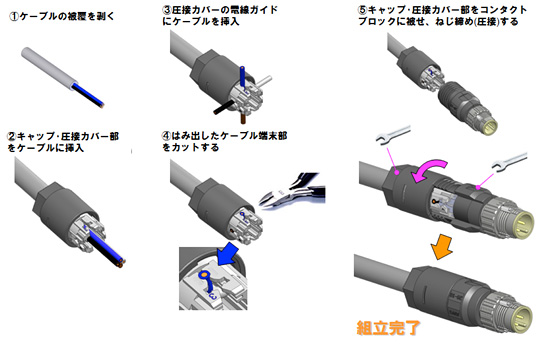

組立手順

組立手順

主な定格・性能

  • 定格/性能
    定格電流 4A
    定格電圧 DC250V
    接触抵抗 40mΩ以下(DC20mV以下、100mA以下にて)
    耐電圧 AC1500V 1min.(リーク電流1mA以下)
    保護構造 IP67(IEC529)
    挿抜耐久 50回
    ロック強度 引張り:100N/15s 回転:1N・m/15s
    使用周囲温度 -40~+85℃(結露/氷結の無き事)
  • 材料/処理
    コンタクトブロック PBT樹脂(UL94V-0)
    カバー PBT樹脂(UL94V-0)
    コンタクト ばね用銅合金/ニッケル下地
    接触部金メッキ(0.15μm)
    固定具 亜鉛合金/ニッケルメッキ
    Oリング ゴム
    適合ケーブル外径 φ3~8mm
    芯線導体サイズ 0.14~0.75mm²(AWG26~18)
