ピッチ0.25mmのバックロック式FPCコネクタを発売 ～基板上面積を約20%削減～
- 2008年8月28日
- オムロン株式会社
オムロン株式会社は、次の新商品を2008年9月上旬から発売します。

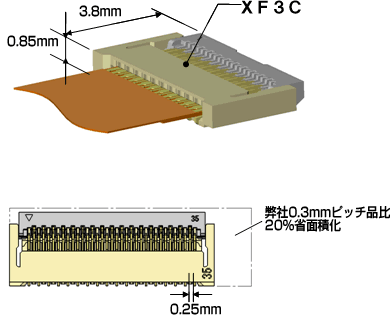

- 形XF3C 狭ピッチFPCコネクタ <イメージ写真>
今回発売する新商品は、携帯電話／MP3プレーヤー／ノートPC等のモバイル端末をはじめ幅広い用途で使用されているFPC(Flexible Printed Circuit)に対応するピッチ0.25mmの薄型FPCコネクタです。
開発の背景
現在、携帯電話／MP3プレーヤー／ノートPC等をはじめとするモバイル端末で使用されているFPCコネクタにおいて、耐衝撃性に優れたバックロック方式の採用が増加しています。
また機器の小型かつ薄型化トレンドに伴い、機器内の実装スペースもできるだけ小さくすることが求められ、FPCコネクタへの小型化要望も強まっています。これらの要望に対応するため、ピッチ0.25mmの薄型FPCコネクタを開発しました。
新商品概要
今回発売するFPCコネクタ 形XF3Cは、ピッチ0.25mm、奥行き3.8mm（ロック状態時）であり、当社従来0.3mmピッチ品に比べ、約20％の省面積化を実現しました。
また高さ0.85mmのなかに上下両接点のコンタクト構造を有し、上接点、下接点の使い分けを不要とし、コネクタの共用化が図れるようにしました。
特長

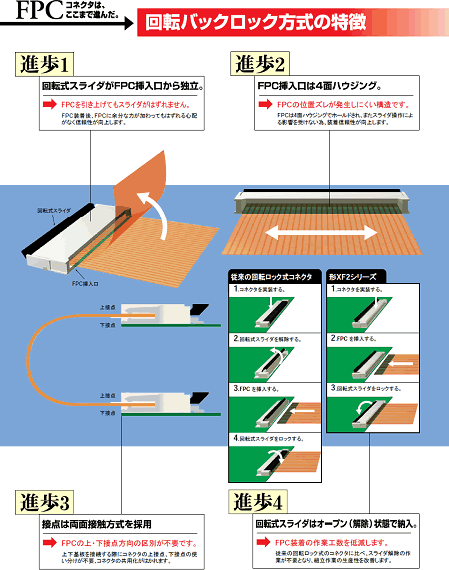

- 0.25mmピッチ品においても、バックロック構造の従来の特長を維持しています。
- ハロゲンフリー対応
成型部品にLCP（リキッドクリスタルポリマー）樹脂を採用し、ハロゲンフリーに対応。環境にやさしい製品を実現しました。
価格
オープン価格
販売目標
500万個/月
生産工場
オムロン山陽株式会社主な定格・性能
| コネクタ仕様 | 端子間 | 接触部 0.25mmピッチ（実装部 0.5mmピッチ） |
|---|---|---|
| 基板上高さ | 0.85mm | |
| 奥行き | 3.8mm | |
| 適合FPC厚 | 0.12±0.03mm | |
| 接点方向 | 上下両接点 | |
| 定格／性能 | 定格電流 | AC/DC 0.2A |
| 定格電圧 | AC/DC 50V | |
| 接触抵抗 | 80mΩ以下(DC20ｍV以下、100mA以下にて) | |
| 耐電圧 | AC250V 1min.(リーク電流1mA以下) | |
| 挿抜耐久 | 20回 | |
| 使用周囲温度 | －30～+85℃(結露／氷結の無き事) | |
| 材料／処理 | ハウジング | LCP樹脂(UL94V-0)／ナチュラル |
| スライダ | 成形部LCP樹脂(UL94V-0)／黒色 | |
| コンタクト | ばね用銅合金／ニッケル下地(2µm) 接触部金メッキ(0.15µm) |
