オムロン株式会社は、次の新商品を5月11日から発売します。

・形XF2U　0.5mmピッチ超小型FPCコネクタ　<イメージ写真>

今回発売する新商品は、携帯電話／MP3プレーヤー／ノートPC等のモバイル端末をはじめ幅広い用途で使用されているFPC(Flexible Printed Circuit)に対応する超小型FPCコネクタです。

携帯電話／MP3プレーヤー／ノートPC等をはじめとするモバイル端末は、画質・音質の向上、高機能化に伴い、部品点数の増大化が進む一方で、端末機器の小型化／高密度実装化が一層求められています。

今回発売する超小型FPCコネクタ形XF2Uは、ピッチ0.5mm、高さ0.9mm、奥行き3.5mm(ロック状態時)のロープロファイル＆スリム外形(当社比にて実装面積30%削減)でありながら、オムロン独自の回転バックロック機構(※)による高い接触信頼性およびFPC装着性を実現しています。また、回転バックロック機構採用で上下接点方式となり、コネクタの共用化が可能。モバイル端末の小型化と高密度実装化を可能にします。

FPCコネクタの小型化で懸念されるスライダ割れ、スライダ外れに対しては、独自構造を採用することで防止しています。

（※)回転バックロック機構

オムロン独自のロック構造。

回転式スライダがFPC挿入口から独立
FPC挿入口が４面ハウジング
接点が両面接触方式
回転式スライダはオープン(解除)状態で納入

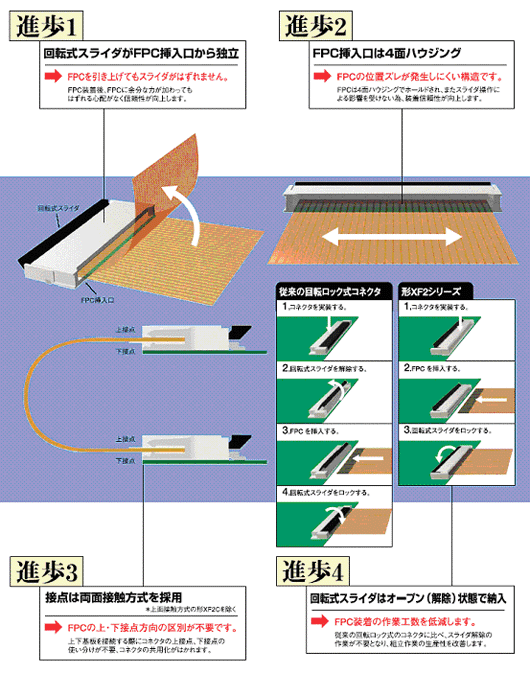

イメージ図

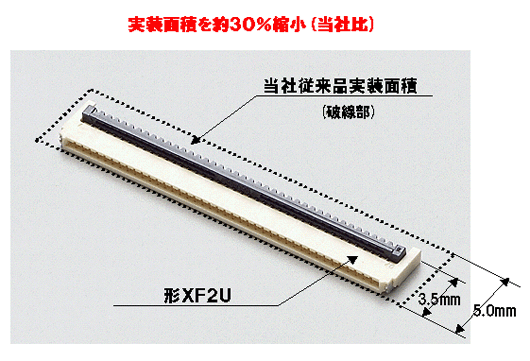

実装面積を約30％縮小（当社比）

特長

・業界最小クラスの超小型商品
→基板設計自由度アップに貢献します
・回転式スライダがFPC挿入口から独立
→FPCを引き上げてもスライダが外れない
・回転式スライダはオープン(ロック解除)状態で納入
→FPC装着時の作業工数を低減します
・ FPC挿入口は4面ハウジング構造
→FPC挿入時やスライダ操作時にFPCの位置ズレが発生しにくい
・コネクタ底面はモールディング構造
→底壁を設けることにより、端子露出が無くなり、基板設計の自由度が向します

価格

オープン価格

販売目標

2005年度　1,000万個

生産工場

オムロン山陽株式会社

主な定格・性能

コネクタ仕様	端子間 0.5mm 基板上高さ 0.9mm 奥行き 3.5mm 適合FPC厚 0.2±0.03mm 接点方向上下接点
定格／性能	定格電流 AC/DC　0.5A 定格電圧 AC/DC　50V 接触抵抗 60mΩ以下(DC20ｍV以下、100mA以下にて) 耐電圧 AC250V　1min.(リーク電流1mA以下) 挿抜耐久 20回使用周囲温度 -30～+85℃(結露／氷結の無き事)
材料／処理	ハウジング LCP樹脂(UL94V-0)／ナチュラルスライダ LCP樹脂(UL94V-0)／黒色コンタクトばね用銅合金／ニッケル下地(2μm) 接触部金メッキ(0.15μm) ホールドダウンばね用銅合金／錫メッキ(1.5μm)

詳細お問い合わせ先: エレクトロニクスコンポーネンツビジネスカンパニー　
コネクタ商品部
商品部長：出路　良正
(担当：マーケティンググループ　石川　則之）
〒213-0012　川崎市高津区坂戸3-2-1 かながわサイエンスパーク　R&D棟　D737
TEL：044-812-3432

実装面積を約30%縮小業界最小クラス0.5mmピッチFPCコネクタ「形XF2U」を発売
