業界最薄* 高さ0.6mmのバックロック式FPCコネクタを発売～基板上高さを約33%縮小～
- 2008年4月23日
- オムロン株式会社
オムロン株式会社は、次の新商品を2008年夏から発売します。
- 形XF3A 超薄型FPCコネクタ <イメージ写真>
今回発売する新商品は、携帯電話 / MP3プレーヤー / ノートPC等のモバイル端末をはじめ幅広い用途で使用されているFPC(Flexible Printed Circuit)に対応する高さ0.6mmの超薄型FPCコネクタです。
- *2008年4月23日現在 当社調べ。市販のバックロック方式FPCコネクタとして。
開発の背景
現在、携帯電話 / MP3プレーヤー / ノートPC等をはじめとするモバイル端末で使用されているFPCコネクタにおいて、耐衝撃性に優れたバックロック方式の採用が増加しています。
また機器の薄型化トレンドに伴い、バックロック方式FPCコネクタへの薄型化要望も強まっています。これらの要望に対応するため、高さ0.6mmの超薄型FPCコネクタを開発しました。
新商品概要

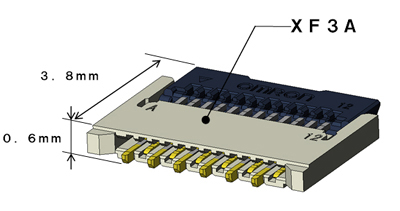

今回発売する超薄型FPCコネクタ 形XF3Aは、ピッチ0.3mm、高さ0.6mm、奥行き3.8mm(ロック状態時)の超低背を実現しています。(基板上高さを当社従来品比33％縮小)
特長

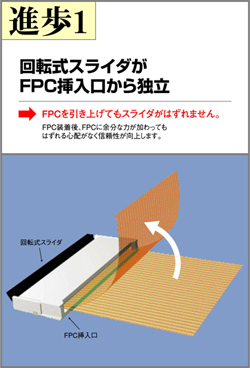

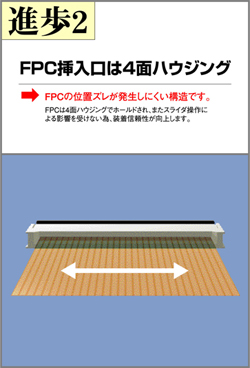

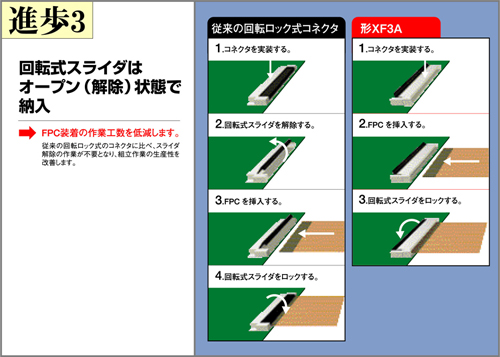

- 高さ0.6mmの超低背でありながら、バックロック構造の従来の特長を維持しています。
- ハロゲンフリー対応
成型部品にLCP（リキッドクリスタルポリマー）樹脂を採用し、ハロゲンフリーに対応。環境にやさしい製品を実現しました。
価格
オープン価格
販売目標
500万個 / 月
生産工場
オムロン山陽株式会社
主な定格・性能
| コネクタ仕様 | 端子間 | 0.3mm |
|---|---|---|
| 基板上高さ | 0.6mm | |
| 奥行き | 3.8mm | |
| 適合FPC厚 | 0.12±0.03mm | |
| 接点方向 | 上接点 | |
| 定格／性能 | 定格電流 | AC/DC 0.2A |
| 定格電圧 | AC/DC 50V | |
| 接触抵抗 | 80mΩ以下(DC20ｍV以下、100mA以下にて) | |
| 耐電圧 | AC250V 1min.(リーク電流1mA以下) | |
| 挿抜耐久 | 20回 | |
| 使用周囲温度 | －30～+85℃(結露/氷結の無き事) | |
| 材料/処理 | ハウジング | LCP樹脂(UL94V-0)/ナチュラル |
| スライダ | 成形部LCP樹脂(UL94V-0)/黒色 | |
| コンタクト | ばね用銅合金/ニッケル下地(2µm)
接触部金メッキ(0.15µm) |
- 詳細お問い合わせ先
-
エレクトロニクスコンポーネンツビジネスカンパニー
コネクタ事業部 マーケティング課 西 泰史
〒213-0012 川崎市高津区坂戸3-2-1
かながわサイエンスパーク R&D棟 D737
TEL：044-812-3432
