自家消費型の太陽光発電システム向け一体型保護継電器「K2ZC-K2RV-NPC」を発売~高圧受電設備における省スペース・省工数・省コストを実現~

  • 2021年03月31日
  • オムロン株式会社

オムロン ソーシアルソリューションズ株式会社(本社:東京都港区、代表取締役社長:細井俊夫、以下、OSS)は、オフィスビルや商業施設、工場などの高圧受電施設※1において、事業者が太陽光で発電した電力を売電することなく自身で消費する、自家消費型の太陽光発電を省スペース・省工数・省コストで実現する一体型保護継電器「K2ZC-K2RV-NPC」を2021年4月1日に発売します。

一体型保護継電器「K2ZC-K2RV-NPC」

一体型保護継電器「K2ZC-K2RV-NPC」


商品名 形式 標準価格
一体型保護継電器 K2ZC-K2RV-NPC 124,000円
零相電圧検出装置 VOC-1MS2 66,200円
VOC-1MS2-3M 79,500円

近年、事業運営に必要なエネルギーを100%再生可能エネルギーで賄うことを目標とするRE100の取り組みや、ESG投資を通じた事業機会の増加により、再エネを活用する企業が増えています。こうした中、全量売電型の太陽光発電の普及により、売電した電力を受け入れる送電網(電力系統)の空き容量がなくなってきていることが再エネ活用の課題となっており、送電網に空き容量がなくても設置可能な自家消費型の太陽光発電システムが注目されています。一方、導入に際して必要となる機器点数が多く、配線も複雑なために設置コストが大きくなることや、新設に加えて、すでに稼働している施設に導入するケースも多く、既設の受電盤などの設備に設置する際の取り付けスペースの確保や、停電状態での設置作業となるため、工期を短縮しユーザーの事業への影響を最小化することが課題となっています。

そこでOSSは、高圧受電における自家消費型の太陽光発電システムに必要となる保護要素(逆電力検知機能、地絡過電圧検知機能)と、これら機器の電源バックアップ機能を一つにまとめ小型化した、保護継電器「K2ZC-K2RV-NPC」を開発しました。本製品は、設置容積が従来比で85%減となる省スペース化を実現したことに加え、各種設定や設置の簡単化、従来必要であった各機器間の複雑な配線を集約することで設置コストの削減や工期の短縮に貢献します。

OSSは、2021年4月に本製品を発売し、3年間で6,000台の機器提供を目指します。これまで保護継電器や太陽光発電用パワーコンディショナの開発を通じて培った技術、ノウハウをもとに開発した本製品の提供を通じて、高圧受電の施設においても、より魅力ある自家消費型の太陽光発電システムの提供に推進してまいります。今後も電力系統に負担をかけない再生エネルギーのさらなる普及を進め、持続可能な社会づくりに貢献します。

※1 高圧受電とは、変電所から送られてくる6,600Vまたは3,300Vの電気を受電設備経由し受電すること。
  近年、電気代削減のため、コンビニのような小型店舗でも高圧受電をするケースが増加している


「K2ZC-K2RV-NPC」の主な特長

受電盤(キュービクル)への設置スペース確保に貢献
既設の施設へと導入する際には、備え付けの受電盤(キュービクル)に各種保護機器を後付けすることになります。 そのため、受電盤内の空きスペースに設置できるよう、機器の省スペース化が求められます。

  • 逆電力検知機能、地絡過電圧検知機能、電源バックアップ機能といった、自家消費型の太陽光発電に必要な機能を一体化、設置容積で従来比85%の省スペース化を実現。

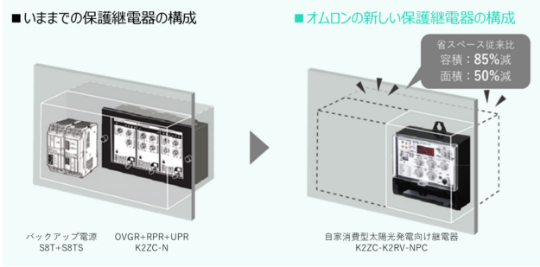

保護継電器の構成


取付作業の負荷を軽減し、事業への影響を最小化
保護継電器などを設置する場合、安全のため施設を停電させた状態で作業する必要があるため、設置や配線において、迅速な作業が求められます。

  • 3つの機器を一体化したことで、配線、設定などの工数を削減
  • DINレールによる設置方法により盤加工を最小限にし、取付作業の工数を削減
  • 正面からの配線が可能になり、高圧エリアでの作業が減少、施工性・安全性が向上
  • 専用の分割型CTを使用することで、既存の配線を切断することなく導入が可能

主な仕様

機種 OVGR(64)+RPR(67P)
名称 一体型保護継電器(地絡過電圧+逆電力継電器)
準拠規格 JEC 2500
形式 K2ZC-K2RV-NPC
保護要素 地絡過電圧(OVGR) 逆電力(RPR)
定格制御電源 AC/DC110V
消費電力 1.3W以下
定格周波数 50/60Hz
定格入力 ZPD(一次側電圧):3810V
ZPD(二次側電圧):7.6V
専用CT入力
定格5ACTの二次側を入力
動作値整定範囲 2-2.5-3-3.5-4-4.5-5-6-7.5-10-12.5-15-20-25-30%-ロック(16Tap) 0.2-0.4-0.6-0.8-1-1.5-2-3-4-5-6-7-8-9-10%-ロック(16Tap)
動作時間整定範囲 0.1-0.2-0.3-0.4-0.5-0.6-0.7-0.8-0.9-1-1.2-1.5-2-2.5-3-5s(16Tap) 0.1-0.2-0.3-0.4-0.5-0.6-0.7-0.8-0.9-1-1.2-1.5-2-2.5-3-5s(16Tap)
トリップ出力 OVGR(自動復帰用):1a接点
OVGR(手動復帰用):1a接点
RPR:1a接点+Tr出力
自己診断:Tr出力
バックアップ時間 電断後、最大3秒
(5秒整定時は別途UPS等でのバックアップをお願いします)
復帰方式 手動復帰/自動復帰 自動復帰
使用周囲温度 -20~+60℃(ただし結露、氷結のない状態)
使用周囲湿度 30~80%RH以下(ただし結露、氷結のない状態)
外形寸法 高さ138㎜×横149㎜×奥行き69.5㎜
質量(約)本体のみ 0.8kg以下
