業界初！動作特性搭載により設計工数を10%削減高圧受電設用デジタル型保護継電器「K2シリーズ」の発売について

2016年12月7日
オムロン株式会社

オムロン株式会社（本社：京都市下京区、代表取締役社長：山田義仁、以下オムロン）は、現行の高圧受電設備用保護継電器K2シリーズを大幅に機能アップし、受電盤の設計・保安点検・運用の課題解決を実現した新K2シリーズとして12月1日より発売開始しました。

商品名	形式	標準価格（税抜）	発売時期	販売目標（3年間累計）
デジタル型過電流継電器(OCR)	K2OC-AVN K2OC-ACN	29,500円	2016年12月	55,000台
デジタル型地絡方向継電器(DGR)	K2DG-AV1	94,000円
デジタル型地絡継電器(OCGR)	K2GR-AV1 K2GR-AC1	23,500円 28,500円
デジタル型過電圧継電器(OVR)	K2OV-AVN	39,500円
デジタル型不足電圧継電器(UVR)	K2UV-AV3	39,500円

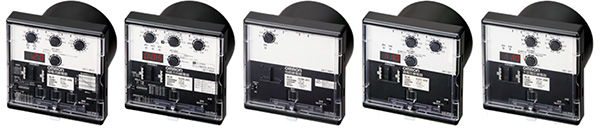

製品の外観

K2シリーズ

左からOCR、DGR、OCGR、OVR、UVR

近年、国内のエネルギー関連市場は多様な変化を見せており、2012年夏に始まった再生可能エネルギーの固定価格買取制度（以下FIT法）をはじめ、本年スタートした電力小売全面自由化や改正FIT法など、エネルギー需要と供給のバランスを保ち、安全に効率よく使用するためのニーズはますます広がりをみせるものと思われます。

当社は創業以来、電力系統や建物内の電源回路の安全を守る高圧受電設備用の保護継電器をご提供してまいりました。この度発売する新K2シリーズは、25年のロングラン商品であるK2シリーズを大幅に機能アップし、業界で初めて^(※1)継電器の新しい動作特性を搭載することで設計工数の短縮を実現しました。国内の受電設備市場においては、東京オリンピックによる関東エリアでの施設の新規建造や80年代頃に建設された施設のリプレ-スなど、2020年に向けて受電設備向け機器の需要増が見込まれると思われます。本シリーズは複雑化が進む施設内の電力系統に対し、保護協調設計の工数増加を軽減する機能や、高圧受電盤の設計工数および検査・点検に関わる作業時間を短縮する機能・仕様を実現したものです。

主な特長

業界初！^(※1)継電器の新しい動作特性を搭載することで保護協調の設計工数を約10%削減。
保護継電器の役割は電力系統の事故（故障）が発生した場合、事故を検出し、すみやかに事故区間を切り離し、他の健全回路を守るものです。事故による異常を継電器が検出し処理する過程において、他の健全回路が誤って動作しないよう、保護機能が相互に協調をとりながら健全回路へ給電を継続することを保護協調といいます。
新OCRでは、業界で初めて過電流継電器の瞬時特性に調整機能を追加。従来数日を要した保護協調設計の自由度が高まり、電力会社ごとの保護協調に柔軟に対応でき、設計工数の約10%削減を可能としました。

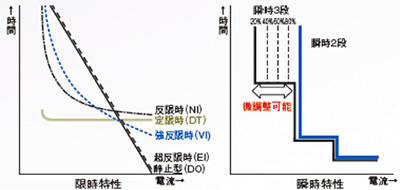

一般的な限時特性（EI、VI、NI、DT）に、新しい動作特性(DO)を加えた限時5特性と、2種類の瞬時特性（瞬時3段は微調整可能）を取り揃え、複雑化した設備にも対応します。
正面に点検用接点を追加、受電盤内に入ることなく継電器の動作試験が可能に。（OCGRを除く）
受電盤面から継電器の全ての動作確認が可能になり、検査や定期点検時の準備工数を低減します。

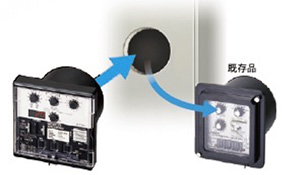

業界最薄！^(※1)丸胴型形状の採用で従来の丸胴型保護継電器からの置き換えが容易に。
当社従来品より奥行き30mmの薄型化を実現しました。丸胴タイプであればメーカーを問わず簡単リプレースが可能です。

その他の特長

7セグ表示で計測値や継電器の状態を表示でき、一目で監視状況を把握可能（OCGRを除く）
事故検出時の入力値を履歴として保存可能、事故原因の解析をサポート（OCGRを除く）
正面カバーの開き方向は盤面機器の配置に合わせて、左右どちらでも入れ替え可能。

※1　2016年10月現在当社調べ

このページの上へ

主な仕様変更点

要素	項目	新K2シリーズ	現行品	備考
共通	丸胴埋込型	○	○
	計測値表示設定値表示	○ ○	なしなし	設定変更時表示
	点検用出力	○	なし
	事故時データ保持（動作履歴）	○	なし	個別表示可能
	正面カバー	片開き	取り外し式	開閉方向選択可能
OCR	新OCR規格対応	○準拠	未対応
OCR	過負荷特性追加瞬時特性追加	○5特性 ○2特性	1特性のみ 1特性のみ	1特性は現行品特性瞬時3段は調節可能
UVR	トリップ出力多点化	4c	1c
DGR	通常接地、リアクタンス、接地対応	○1機種対応	個別形式

※仕様・製品デザインなどについては現時点での予定のため、予告なく変更する場合があります。
※各製品の仕様詳細に関しては弊社HPをご確認ください。
