省令改正における出力制御にも対応した住宅向け太陽光発電用モニタ 「エナジーインテリジェントゲートウェイ」の発売について
- 2015年5月21日
- オムロン株式会社
オムロン株式会社（本社：京都市下京区、代表取締役社長：山田 義仁、以下オムロン）は、住宅全体の発電状況や消費状況をタッチパネルで簡単に把握ができる、住宅向け太陽光発電システム用モニタ「エナジーインテリジェントゲートウェイ」を2015年5月末より発売開始します。
| 商品名 | 形式 | 発売時期（予定）(※1) | 販売目標 （3年間累計） |
|---|---|---|---|
| エナジーインテリジェントゲートウェイ 住宅向けPV用セット |
KP-MU1P-SET | 2015年5月 | 200,000セット |
（価格はすべてオープン価格）
製品の外観
カラー表示ユニット
計測ユニット
近年、国内のエネルギー関連市場は多様な変化を見せており、2012年7月にスタートした再生可能エネルギーの固定価格買取制度をはじめとし、本年1月26日に施行された再生可能エネルギー特別措置法施行規則の一部を改正する省令と関連告示（以下、省令改正）における出力制御や2016年の電力小売り全面自由化など、エネルギー需要と供給のバランスを保ち、効率よく使用するためのニーズはますます広がりをみせるものと思われます。
当社はこれまでもエネルギー関連市場に関わる社会ニーズにお応えするため、太陽光発電普及のための技術AICOT®やパワコン・O＆Mサービス(※2)、太陽光発電用ハイブリッド蓄電システムやエネルギーの見える化システムなど、様々な技術や製品・サービスをご提供してまいりました。
この度発売する住宅向け太陽光発電システム用エナジーインテリジェントゲートウェイ（形KP-MU1P-SET）は、従来より当社で提供している家庭用太陽光発電システムのカラー表示器（形KP-CM2）、および全量買取用カラー表示器（形KP-CM2F）をベースとし、住宅内の発電量・消費電力量などをタッチパネルで簡単に確認できるインテリジェントモニタです。
従来のモニタリング機能に加え、設置時の施工性の向上や、省令改正における出力制御にも対応しており(※3)、これからのエネルギー新時代に向けた新たなニーズにお応えするものとなります。
主な特長
家屋全体の電力の状況をひと目で表示する「簡単表示」
- オムロン製パワーコンディショナ最大6台と接続し、本エナジーインテリジェントゲートウェイ1台で余剰買取・全量買取の両方に対応します。
- メイン画面では発電量・売電量・消費電力量をひと目で表示。また、消費量の内訳（最大6回路）や太陽光以外の発電機の発電量を計測し表示することができます。
- ライブレポート機能により、現時点での情報とともに、時間単位の発電量・売電量・消費電力量・買電量の推移をグラフで確認することができます。
- タッチパネルにより、消費電力量などの詳細情報も簡単に表示ができ、従来機種と同様にCSVファイルでのダウンロードが可能です。
- エラー履歴・電圧上昇抑制履歴をそれぞれ最新100件まで残せるので、導入後のアフターメンテナンスの際に確認・活用が可能となります。

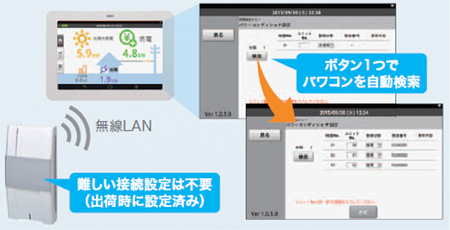

ワンタッチで設定できる「簡単設置」
- 計測ユニットとカラー表示ユニットの間の無線LAN設定は不要（出荷時に設定済）。
- カラー表示ユニットからワンタッチでパワコンを自動検索できるので、難しい通信設定などが不要となり、施工性が大きく向上します。
省令改正における出力制御にも対応(※3)
計測ユニットはインターネット回線と接続する機能を保有しているため、アップデートにより出力制御対応が可能となります。当社パワーコンディショナと併設いただくことで、出力制御の運用が開始できます。
尚、当社ブランド品のパワーコンディショナは本年4月より出力制御機能を全機種に搭載しています。(※4) 将来、出力制御の運用が開始された際にも安心してお使いいただけます。

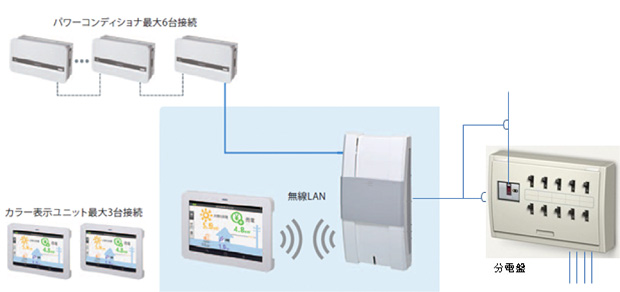

システム構成図
画面イメージ例

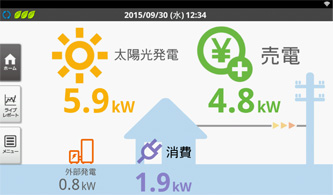

●メイン画面

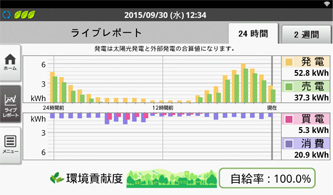

●ライブレポート
●消費詳細 ※オプションのセンサが必要です

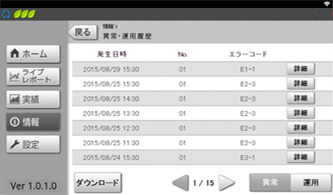

●異常履歴
セット内容
| No. | 品名 | 数量 |
|---|---|---|
| 1 | エナジーインテリジェントゲートウェイ計測ユニット | 1台 |
| 2 | エナジーインテリジェントゲートウェイカラー表示ユニット | 1台 |
| 3 | ACアダプタ(カラー表示ユニット用) | 1個 |
| 4 | 卓上スタンド(カラー表示ユニット用) | 1台 |
| 5 | 壁掛けプレート(カラー表示ユニット用) | 1台 |
| 6 | 主幹用電流センサ(Φ16) | 2個 |
| 7 | 主幹用電流センサケーブル(3m) | 1本 |
| 8 | パワコン・計測ユニット間用屋内外通信ケーブル(5m) | 1本 |
| 9 | 取付用部材(ねじ類) | 一式 |
| 10 | マニュアル類 | 一式 |
主な仕様
| 品名 | 計測ユニット | カラー表示ユニット |
|---|---|---|
| 形式 | KP-MU1P-M | KP-MU1P-D |
| 接続台数 | KP□K、KP□M、KP□Rシリーズの パワコンを最大6台接続 |
カラー表示ユニットを最大3台接続 |
| 通信方式 | 無線LAN(2.4GHz, IEEE802.11b/g/n) | 無線LAN(2.4GHz, IEEE802.11b/g) |
| 表示部 | モノクロLCD(16文字x2行) | 7インチカラー液晶ディスプレイ WSVGA(1024x600) |
| 表示内容 | 運用状態 他 | 計測値(発電/消費量) 履歴(抑制、エラー)、運用状態他 |
| 操作方法 | ボタン 他 | タッチパネル 他 |
| 外部インターフェイス | LANポート USBコネクタ(TypeA) |
SD/SDHCカードスロット USBコネクタ(Micro-B) |
| 設置方法 | 壁面設置 | 壁面設置、卓上設置(スタンド設置) |
| 保護構造 | IP20相当 | IP20相当 |
| 外形寸法[mm] | W130xH260xD60 | W190.2xH133.6xD24 (壁掛プレート、スタンド含まず) |
| 動作電源 | 単相3線 100V/200V | AC100V(ACアダプタ入力) |
| 最大消費電力[W] | 6.5W以下 | 7W以下 |
| 使用温度範囲[℃] | -20～+50℃(氷結なきこと) | 0～+40℃(氷結なきこと) |
| 使用湿度範囲[%] | 25～95％RH(結露なきこと) | 25～85％RH(結露なきこと) |
| 質量[g] | 約800g | 約370g(本体のみ) |
対応パワーコンディショナ（当社製）：2015年5月時点 ※異機種を混在した使用はできません。
- 屋内向け単相タイプ：KP□Kシリーズ
- 屋外向け単相タイプ：KP□Mシリーズ
- 屋外向け単相マルチ入力タイプ：KP□Rシリーズ
- ※1
- 現時点での予定です。具体的な発売日・出荷日などについては販売窓口までお問合せください。
- ※2
- Operation＆Maintenanceの略称。当社では太陽光発電見守りサービス「ソラモニ」をご提供しています。
- ※3
- 省令改正：経済産業省にて本年1月26日に施行された再生可能エネルギー特別措置法施行規則の一部を改正する省令と関連告示。省令改正に関する当社の取組みについての最新情報は以下HPに掲載しております。
https://www.omron.com/jp/ja/energy-innovation/info/20150305.html - ※4
- 2015年4月時点対応機種：
屋内向け単相タイプ（KP□Kシリーズ） KP□K2-A／KP□K2-P-A
屋外向け単相タイプ（KP□Mシリーズ） KP□M-A／KP□M-J4-A／KP□M-PJ4-A
屋外向け単相マルチ入力タイプ（KP□Rシリーズ） KP□R-J□-A
当社は、独自の技術AICOT®を搭載した屋内外設置型のパワコンや蓄電池をはじめとするエネルギー関連製品を品揃えし、関連会社のオムロンフィールドエンジニアリングの140拠点のアフターサービス網と連携しながら、住宅用及び公共・産業用のエネルギー関連市場の普及に大きく貢献するとともに、エネルギーの変換技術と制御技術を用いて「ムダなく創る・上手に貯める・かしこく使う」をサポートし、お客様のエネルギー効率の最大化に貢献してまいります。
