常時インバータ給電方式 無停電電源装置（UPS）で、 驚きのサイズと価格を実現した「BA-Tシリーズ/BA-Rシリーズ」を2015年3月2日より発売開始
- 2015年1月26日
- オムロン株式会社
オムロン株式会社（本社：京都市下京区、代表取締役社長：山田 義仁、以下オムロン）は、無停電電源装置（UPS）「BA-T／BA-Rシリーズ」を下記のとおり発売いたします｡
【無停電電源装置（UPS）BA-T／BA-Rシリーズ】
| 型式 | 出力容量 | メーカー希望小売価格 （税抜価格） |
発売日 |
|---|---|---|---|
| BA100T | 1000VA/800W | 110,000円 | 2015年3月2日 |
| BA100R | 1000VA/800W | 110,000円 | |
| BA75T | 750VA/600W | 96,000円 | 2015年4月6日 |
 BA100T/75T |

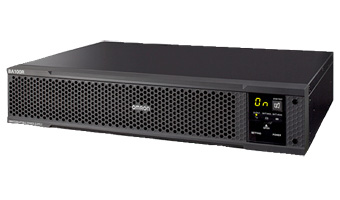

 BA100R |
BA-Tシリーズ（タワー型）、BA-Rシリーズ（ラックマウント型）は、常時インバータ給電方式として「小型化」と「低価格化」を追求した無停電電源装置（UPS）です。
常時インバータ給電方式UPSは、主に産業用製造装置や検査装置のシステム、またFAパソコンのバックアップなどに使用される高機能UPSです。
BA-T／BA-Rシリーズは、この中でも特に設置スペースが制約され「小型」が要求される「装置への内蔵」需要に対応できる製品として開発、合わせて機能を絞り込むことで低価格を実現しました。産業機器用途以外にも「小型」という特性を活かし、エレベータや自動販売機など様々な場所でご使用いただけます。
BA-T／BA-Rシリーズは、これまでの設置スペースという問題を解決し、装置やシステム、部材、データを電源トラブルによる破損・被害から守ります。
- ≪設置スペースによる課題≫
- UPSが設置できなかった
- UPSを設置するため機器を改造するコストがかかっていた
主な特長
使えるシーンが広がるコンパクトな常時インバータ給電方式UPS
常時インバータ給電方式UPSとして、驚きのサイズです。
BA-Tシリーズ：幅128×奥行345×高さ210mm
BA-Rシリーズ：幅438×奥行315×高さ85mm
機能を絞り込むことで､この低価格を実現
産業機器、装置組込み用途に必要な機能のみに絞り込むことで、低価格を実現しました。自動シャットダウンソフト「Simple Shutdown Software」が無償ダウンロード可能
ソースコードを公開しているので、自動シャットダウン機能を簡単に組込むことができます。品質重視の国内生産
消費電力を抑える自動切替式常時インバータ給電方式
電源環境の変化を常にモニタリングし、常時インバータ給電方式と常時商用給電方式を、効率よく自動で切り替えます。消費電力を抑え電気代を低減します。産業機器、組込み用途に最適な機能
接点インタフェース､リモートON/OFF端子を標準装備
縦置き／横置きが可能
UL1778／CEマーキング適合／RoHS対応標準で本体3年保証＋バッテリ3年間無償提供サービス
安心の長期保証サービス。万一の時でも保守コストを低減できます。
主な仕様
| 型式 | BA75T | BA100T | BA100R | ||
|---|---|---|---|---|---|
| 方式 | 運転方式 | 常時インバータ給電方式 | |||
| 冷却方式 | 強制空冷 | ||||
| 入力 | 定格入力電圧 | AC100V/110V/115V/120V | |||
| 入力電圧範囲 | 商用運転時 | AC70V±2～146V±2V（90%以下の接続負荷時） AC80V±2～146V±2V（90%以上の接続負荷時） |
|||
| 周波数 | 同期モード時 | 50/60Hz±5.5Hz | |||
| 非同期モード時 | 39～71Hz | ||||
| 最大電流（※1） | 9.6A | 12.5A | |||
| 相数 | 単相2線（アース付き） | ||||
| 入力保護 | リセットタイプ 過電流保護器（10A） |
リセットタイプ 過電流保護器（15A） |
|||
| 入力形状 | 端子台 | ||||
| 出力 | 出力定格容量 | 750VA/600W | 1000VA/800W | ||
| 電圧 | 商用運転時 | 100V モード：AC100V±2%、110V モード：AC110V±2% 115V モード：AC115V±2%、120V モード：AC120V±2% |
|||
| バックアップ運転時 | 100V モード：AC100V±2%、110V モード：AC110V±2% 115V モード：AC115V±2%、120V モード：AC120V±2% |
||||
| 周波数 | 同期モード時 | 商用運転時：入力周波数に同期 バックアップ運転時：50/60Hz±0.5% 周波数選択時：UPS 起動時の周波数に自動同期 |
|||
| 非同期モード時 | 商用運転時：50/60Hz±0.5% バックアップ運転時：50/60Hz±0.5% |
||||
| 波形 | 商用運転時 | 正弦波 | |||
| バックアップ運転時 | 正弦波 | ||||
| ひずみ率 | 6%以下（整流負荷、定格出力時）、 3%以下（抵抗負荷、定格出力時） |
||||
| 相数 | 単相2線（アース付） | ||||
| 出力コンセント | NEMA 5-15R×4個 | ||||
| バッテリ | 種類 | シール鉛バッテリ | |||
| 電圧/容量×個数 | 12V/9Ah×2個 | ||||
| バックアップ時間（25℃、初期特性） | 6分（525W） | 5.0分（700W） | |||
| 充電時間 | 8時間（90%充電） | ||||
| バッテリ寿命 | 周囲温度25℃ | 期待寿命：5年 | |||
| 環境 | 使用環境温度／湿度 | 0℃～40℃/25%～85%RH（無結露） | |||
| 保管温度 | -15℃～40℃/10%～90%RH（無結露） | ||||
| 安全規格／RoHS 指令適合 | UL1778/RoHS 対応/CE | ||||
| 雑音端子電圧・放射妨害電界強度 | VCCI クラスA | ||||
| 内部消費電力（通常時/最大時） | 150W（※2）/300W（※3） | ||||
| 騒音 | 50dB | ||||
| 外形寸法（W×D×H） | 128mm×345mm×210mm | 438mm×315mm×85mm | |||
| 本体質量 | 約12.5kg | 約13kg | |||
- ※1 100V モードの最小入力電圧70V、負荷90%時
- ※2 定格負荷／定格入力電圧／バッテリフル充電時
- ※3 定格負荷／定格入力電圧／バッテリフル充電電流最大時
ターゲットユーザ
産業機器へのバックアップ、装置への組込み用途で使用されるユーザ
販売目標台数
BA-T／BA-Rシリーズ（3機種合計）・・・10,000台／年
