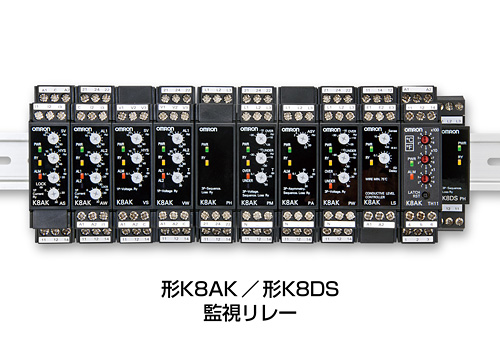

装置や機械の電源監視に最適 インバータノイズ耐性を向上した 監視リレー 形K8AK / K8DSを発売
- 2013年6月26日
- オムロン株式会社
オムロン株式会社(本社:京都市下京区、代表取締役社長:山田義仁)は、下記の新商品を2013年7月1日から発売します。
本商品は、装置や機械などにおいて過電流/電圧や不足電流/電圧、欠相*1、逆相*2、電圧不平衡*3などを検出する電源監視リレーです。
近年、製造業の新興国を中心とした海外への進出増加や、新興国市場での工場自動化ニーズの高まりを受け、装置や機械の電源事情に起因する以下のような課題への対応が求められています。
- 不安定な電力事情が元で発生する電圧変動による装置や機械の誤動作続
- 保守点検の習熟度ばらつきに起因した電源ケーブル誤配線によるモータの誤回転や、電源端子部の接続緩み(断線)によるモータ焼損などのトラブル
- インバータにノイズフィルタを設置していない装置や機械のインバータノイズによる発熱・トラブル
今回発売する監視リレー 形K8AK / K8DSは、当社従来品に比べインバータノイズ耐性を向上しました。これにより、装置や機械にノイズフィルタを設置していない場合でも、インバータノイズによる監視リレー自身の発熱を抑制しつつ電源トラブルを監視できます。具体的には、電源異常に起因する誤動作やモータ焼損などのトラブルを防ぐべく、電源(電圧や電流)の異常や欠相、逆相などを検出することで、装置や機械を保護するとともに復旧作業時間の短縮に貢献します。また、グローバル標準のDIN48330に準拠した幅17.5mm /22.5mmのスリムなDINレール取付け形状を採用しているため、装置の小型化や制御盤の省スペース化にも貢献します。
- *1. 欠相 : 電源線の断線、端子ネジのゆるみ、開閉器の接触不良などにより三相電源線の一相またはそれ以上の相に電圧が供給されない状態のこと。
- *2. 逆相 : 三相電源線の相順が、正相順ではない状態のこと。例えばモータの場合、逆相順では逆回転する。
- *3. 電圧不平衡 : 欠相などにより、三相電源線それぞれの電源電圧が等しくない状態のこと。
主な特長
- 装置や機械の電源監視リレーとして充実した品揃え。 (電圧不平衡、欠相、逆相、電流、温度など)
- ワールドワイドな電源仕様&海外規格に対応。 (UL,CSA,CE,CCC,KC)
- DIN43880に準拠した幅17.5mm/22.5mmのスリムボディで、制御盤の省スペース化に貢献。
- 設計を工夫し、インバータノイズ耐性を向上。装置や機械にノイズフィルタを設置していない場合でも、インバータノイズによる発熱を抑制。
- お客様の要望に応じた設定値に固定した状態で、当社工場より出荷可能*。
*対応には一部条件があります。
主な仕様
商品名 | 形式 | 動作値整定範囲 | 電源電圧 | 制御出力 |
---|---|---|---|---|
単相電流リレー | 形K8AK-AS1 | AC/DC2-20mA AC/DC10-100mA AC/DC50-500mA |
DC24V | 1c接点×1 |
AC24V | ||||
AC100/115V | ||||
AC200/230V | ||||
形K8AK-AS2 | AC/DC0.1-1A AC/DC0.5-5A AC/DC0.8-8A |
DC24V | ||
AC24V | ||||
AC100/115V | ||||
AC200/230V | ||||
形K8AK-AS3 | AC10-100A AC20-200A |
DC24V | ||
AC24V | ||||
AC100/115V | ||||
AC200/230V | ||||
形K8AK-AW1 | AC/DC2-20mA AC/DC10-100mA AC/DC50-500mA |
DC24V | 1c接点×2 | |
AC24V | ||||
AC100/115V | ||||
AC200/230V | ||||
形K8AK-AW2 | AC/DC0.1-1A AC/DC0.5-5A AC/DC0.8-8A |
DC24V | ||
AC24V | ||||
AC100/115V | ||||
AC200/230V | ||||
形K8AK-AW3 | AC10-100A AC20-200A |
DC24V | ||
AC24V | ||||
AC100/115V | ||||
AC200/230V | ||||
単相電圧リレー | 形K8AK-VS1 | AC/DC6-60mV AC/DC10-100mV AC/DC30-300mV |
DC24V | 1c接点×1 |
AC24V | ||||
AC100/115V | ||||
AC200/230V | ||||
形K8AK-VS2 | AC/DC1-10V AC/DC3-30V AC/DC15-150V |
DC24V | ||
AC24V | ||||
AC100/115V | ||||
AC200/230V | ||||
形K8AK-VS3 | AC/DC20-200V AC/DC30-300V AC/DC60-600V |
DC24V | ||
AC24V | ||||
AC100/115V | ||||
AC200/230V | ||||
形K8AK-VW1 | AC/DC6-60mV AC/DC10-100mV AC/DC30-300mV |
DC24V | 1c接点×2 | |
AC24V | ||||
AC100/115V | ||||
AC200/230V | ||||
形K8AK-VW2 | AC/DC1-10V AC/DC3-30V AC/DC15-150V |
DC24V | ||
AC24V | ||||
AC100/115V | ||||
AC200/230V | ||||
形K8AK-VW3 | AC/DC20-200V AC/DC30-300V AC/DC60-600V |
DC24V | ||
AC24V | ||||
AC100/115V | ||||
AC200/230V | ||||
逆相,欠相リレー | 形K8AK-PH1 | AC200-500V | 入力電圧と共用 | 1c接点×2 |
三相電圧,逆相,欠相リレー | 形K8AK-PM1 | AC200,220,230240V | 1c接点×2 | |
形K8AK-PM2 | AC380,400,415,480V | |||
三相不平衡,逆相,欠相リレー | 形K8AK-PA1 | AC200,220,230240V | 1c接点×1 | |
形K8AK-PA2 | AC380,400,415,480V | |||
三相電圧リレー | 形K8AK-PW1 | AC200,220,230240V | 1c接点×2 | |
形K8AK-PW2 | AC380,400,415,480V | |||
温度警報器 | 形K8AK-TH11S | 熱電対/Pt100(0~399℃/F) | AC100~240V | 1c接点×1 |
形K8AK-TH12S | 熱電対(10℃/F単位設定) | AC100~240V | ||
形K8AK-TH11S | 熱電対/Pt100(0~399℃/F) | AC/DC24V | ||
形K8AK-TH12S | 熱電対(10℃/F単位設定) | AC/DC24V | ||
逆相,欠相リレー | 形K8DS-PH1 | AC200-500V | 入力電圧と共用 | 1c接点×1 |
標準価格(税抜)
7,200円~
