多様なアプリケーションに対応可能な「遠隔監視通報装置(TW900F)」を発売
- 2007年8月31日
- オムロン株式会社
オムロン株式会社(本社:京都市下京区、代表取締役社長:作田久男)は、アナログデータ・パルスデータ・イベント計測などの入力端子を備えることで、多様なアプリケーションに対応が可能となる遠隔監視通報装置「TW900F」を9月14日より発売します。 <イメージ写真>
名称 | 商品形式 | メーカー希望小売価格 |
---|---|---|
遠隔監視通報装置 | TW900F | オープン価格 |
オムロンは、施設や設備の管理をサポートする遠隔監視通報システム「e-watching」シリーズを提供していますが、今回新たに多目的なデータ計測機能を備えた「TW900F」を追加します。
TW900Fはアナログデータ入力端子のほか、パルスデータやイベント(接点)などを計測できるデジタルデータ入力端子を備えており、用途に合わせて様々なセンサや汎用機器を接続できます 。
幅広い業種でのアプリケーションが考えられますが、例えばガソリンや産業用ガスの供給会社では、タンクの残量監視にご利用いただけます。各地のタンクにTW900Fを設置して、タンク内の残量を計測する圧力センサと接続します。圧力センサからアナログデータを取得し、株式会社NTTドコモのFOMA通信網を利用してオムロンのM2Mデータセンタへ定期的に送信します。このようにタンク内の残量を遠隔監視することにより、計画的な配送が行えます。
その他、水処理や気象計測など環境計測の分野での利用にも適しています。特に農村の集落排水(*)においては、近年、市町村合併で監視対象地域が広がったため、運用のコストダウンを目指して遠隔監視のニーズがより高まっています。また、井戸水の上下水への転用、工場廃水の汚染物質濃度の計測など、幅広いアプリケーションに活用できます。
M2Mデータセンタへ送信された計測データはグラフ化され、すべてインターネットを介してパソコンで見ることができます。また、警報機能により、トラブルの未然防止や設備異常への迅速な対応が可能になります。従来は、人が現地へ行って計測値を確認していましたが、今回の装置を設置することにより、点在する多地点の状況を一括して遠隔監視が可能となり、業務の効率化やコストダウンが図れます。
- *集落排水
- 小規模で散在している農業集落で生活雑排水を集めて処理し、再利用したり川に流すこと。都市の下水道に比べ整備の期間やコストが抑えられる。各戸から排水を集めるマンホールポンプにTW900Fを設置することにより、分散しているポンプの水量や状態を一か所で監視できます。

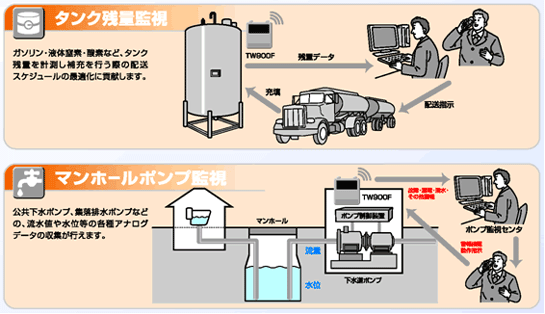

アプリケーション例
主な特長
- さまざまなアプリケーションに対応
アナログデータ、デジタルデータを計測できるので、接続するセンサによって多目的に利用できます。 - リモート管理ができる
インターネットによって遠隔地の施設や、分散している設備の状況を一括監視できます。 - いつでもどこからでも設定変更できる
双方向システムにより、パソコンからリモートで装置の設定変更が可能です。 - 設置・システム構築が簡単
- マグネット取付により簡単に設置できます。
- 通信の契約・諸手続きはオムロンが一括対応。月々わずかな費用でシステム構築できます。
- M2Mデータセンタを利用するASP(アプリケーション・サービス・プロバイダ)方式なので、導入の手間や経費を大幅に削減。スムーズに運用を開始できます。
ターゲットユーザ
ガソリンや産業用ガスなどの供給会社、水処理事業者 など
販売目標台数
5,000台/年
主な用途(アプリケーション)
- タンクの残量監視
- 集落排水のマンホールポンプ監視
- 井戸水の上下水道への転用時の水質管理
- 汚染物質の濃度監視 など
主な仕様
項目 | 仕様 | 備考 | |
---|---|---|---|
アナログ入力 | 点数 | 8点 | |
計測範囲 | 4~20mA | 電流入力、電圧入力の切替はアナログ入力種別切替スイッチによる | |
0~5V | |||
測定精度 | ±1.0%FS(周囲温度23±5℃) | ||
汎用入力 | 点数 | 8点 | 外部端子台(オプション)により接続可能 |
ON電圧 | 1.4V以下 接点の場合10Ω以下 |
0Ω時流出電流約5mA | |
遠隔制御出力 | 点数 | 4点 | 外部端子台(オプション)により接続可能 |
最大負荷電圧 | DC30V以下 | ||
最大負荷電流 | 100mA以下 | ||
ON時残留電圧 | 1.0V以下 | ||
OFF時漏れ電流 | 0.1mA以下 | ||
停電監視 | 瞬停検知:100ms±20ms以上 停電検知:1s以上 |
本体のAC入力停止で判定 | |
通報 | 定期通報 | 1回/1日 | |
テスト通報 | テストスイッチ押下時に通報 | ||
停電通報 | 停電時に1回通報 | 内部電池で駆動 | |
通知先設定 | 複数設定可 | M2Mデータセンタで設定 | |
通信 | 通信網 | NTTドコモ FOMA網 | FOMAモジュール・アンテナ内蔵、外部アンテナ(オプション)接続可 |
プロトコル | UDP/IPに基づく最適化プロトコル | ||
電源電圧 | AC100~200V±10% 10VA | ||
使用温度範囲 | -10~+60℃ | ||
使用湿度範囲 | 25~85%RH | ||
保存温度範囲 | 本体:-20~+70℃ 電池:-20~+35℃(1年以内) |
||
保存湿度範囲 | 25~85%RH | ||
外形 | W201×D59×H228(mm) | ||
重量 | 900g以下 | 本体のみ | |
取付け方式 | マグネットまたはネジ取付け |
※記載の社名、製品名は全て各社の商標または登録商標です。
- 詳細お問合せ先
- オムロン株式会社 事業開発本部 エネルギーマネジメント事業開発部
〒105-0001東京都港区虎ノ門3-4-10
フリーダイヤル:0120-085-606
TEL:03-3436-7283
HP: http://www.sensor-net.jp/
